Промышленные секционные ворота Doorhan ISD02

Готовые решения

  • DoorHan ISD02

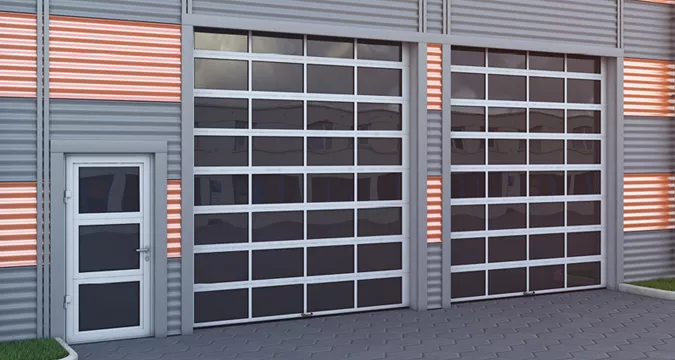

Промышленные секционные ворота панорамные DoorHan ISD02
Промышленные секционные ворота панорамные DoorHan ISD02
серый RAL 7004 , ISD02, автоматическое, секционные
Цена:
336 835 руб.
303 151.50 руб.
Заказать
Промышленные секционные ворота из панорамных панелей DoorHan ISD02
Промышленные секционные ворота из панорамных панелей DoorHan ISD02
серый RAL 7004 , ISD02, ручное, секционные
Цена:
258 411 руб.
232 569.90 руб.
Заказать

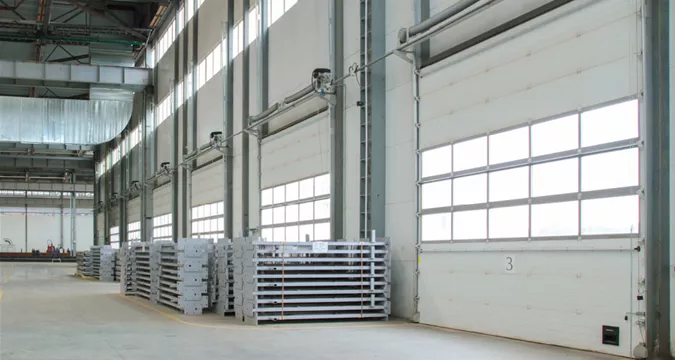

Некоторые здания, оснащенные стеклянными фасадами, могут требовать особый подход к решению перекрытия проема. С одной стороны, не хочется портить общий внешний вид снаружи, а с другой – нужна прочность и быстрота работы. К примеру, автомобильные салоны, здание которых должно иметь эффектный вид и соответствовать статусу компании реализуемых автомобилей. Для таких случаев существуют секционные ворота серии ISD02. Они имеют надежные алюминиевые панорамные панели, обладают повышенной прочностью, не уступающей модели ISD01.

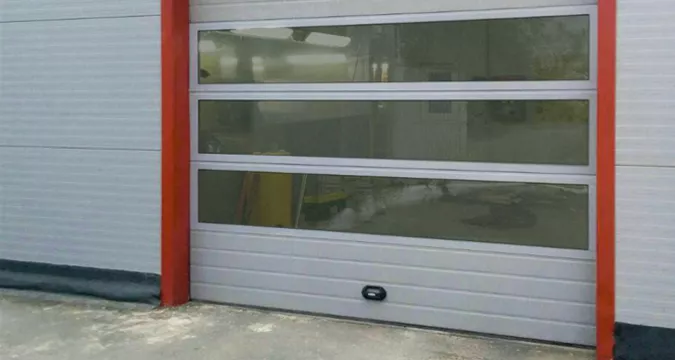

При желании заказчика панорамные панели можно оснастить сэндвич-панелями, чтобы получить повышенную теплоизоляцию и энергосбережение. А установив специальные профили из алюминия T-bridge, получите особую термовставку из полиамида.

Серия ворот ISD02 идентична серии ISD01 по уровню безопасности. Можно установить электропривод для автоматизации работы (в базовую комплектацию не входит).



Больше информацииМеньше информацииarrow-right-blue

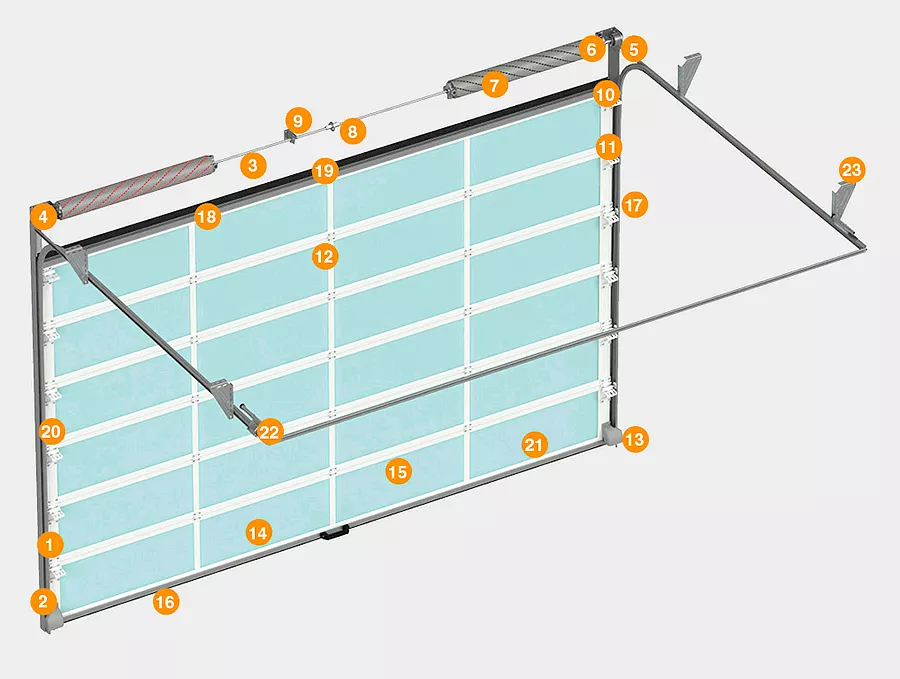

Конструкция промышленных секционных ворот с панорамными панелями ISD02
  1. Вертикальная направляющая
  2. Угловая стойка
  3. Вал цилиндрический
  4. Устройство защиты от обрыва пружины
  5. Барабан
  6. П-образный кронштейн
  7. Балансирующий пружинный механизм (торсионная пружина)
  8. Муфта соединительная
  9. Внутренний опорный кронштейн
  10. Верхняя опора с держателем ролика
  11. Боковая опора с держателем ролика
  12. Внутренняя петля
  13. Устройство защиты от разрыва троса
  14. Нижний профиль
  15. Панорамная панель
  16. Нижний уплотнитель
  17. Уплотнитель боковой
  18. Верхний профиль
  19. Верхний уплотнитель
  20. Боковая крышка с отверстиями для крепления
  21. Светопрозрачное ударопрочное заполнение панели
  22. Пружинный амортизатор
  23. Кронштейн крепления к потолку


Характеристики промышленных ворот ISD02
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 0,4 (В) точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее 100 000 / 25 000
Вес полотна ворот, кг/м² 14,5 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Усилие ручного открывания и закрывания, Н, не более 260
Параметр Показатель
Высота проема, мм от 2 000 до 6 000
Ширина проема, мм от 2 000 до 6 100
Притолока, мм от 150
Пристенки, мм от 120
Высота светового проема ячеек, мм от 370 до 720
Ширина светового проема ячеек, мм не более 3 000
Высота
Ширина




































































































































































































































































































































































































































































































  • 2000
  • 2200
  • 2400
  • 2600
  • 2800
  • 3000
  • 3200
  • 3400
  • 3600
  • 3800
  • 4000
  • 4200
  • 4400
  • 4600
  • 4800
  • 5000
  • 5200
  • 5400
  • 5600
  • 5800
  • 6000
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 800
Длина, мм от 2 100 до 6 200
Вес брутто, кг до 1000
Количество в упаковке упаковка щита — от 3 до 13 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектующих — коробка с комплектацией (может быть несколько);
возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)
Комплектация панорамных ворот ISD02
  • Базовая
  • Дополнительная
Панорамное полотно
Панорамное полотно. Остекляется поликарбонатом – единственный ударопрочный, небьющийся материал на рынке, способный выдерживать экстремальные нагрузки.
Комплект направляющих и угловых стоек из стали
Комплект направляющих и угловых стоек из стали. Толщина каждого элемента — 2 миллиметра. Направляющие и стойки на всех испытаниях показали, что обладают дополнительным запасом прочности. Поставляются с нужными для установки перфорациями — ничего дополнительно делать самостоятельно не требуется.
Торсионный механизм
Торсионный механизм. Представлено в виде кронштейна, который в случае форс-мажора предотвращает падение полотна, блокируя вал.
Устройство защиты от обрыва пружины
Устройство защиты от обрыва пружины. Происходит блокировка вала, что не препятствует падению полотна.

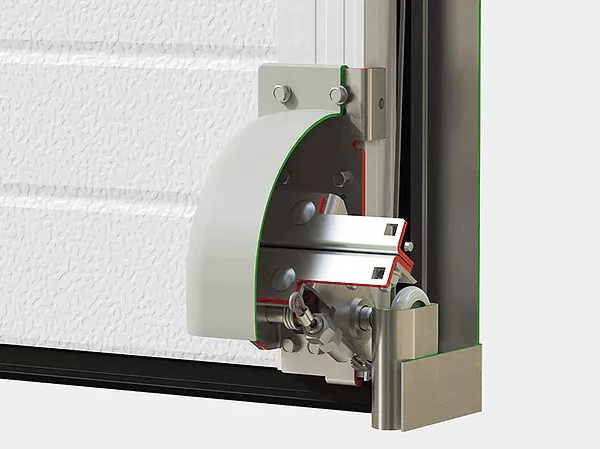

Устройство защиты от обрыва троса
Устройство защиты от обрыва троса. Представлено в виде кронштейна, который в случае форс-мажора предотвращает падение полотна, блокируя вал.

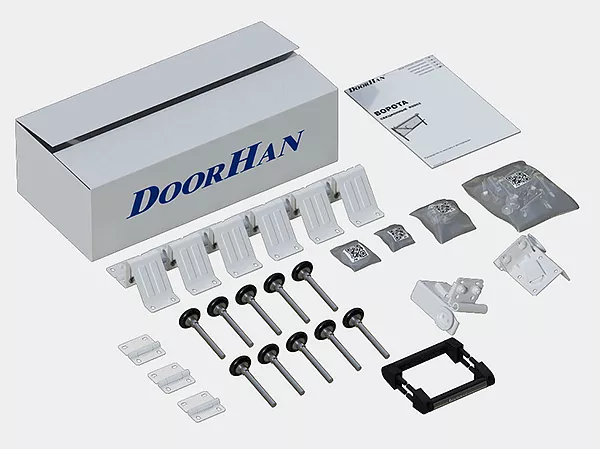

Монтажная коробка
Комплектующие. Упакованы в специальную коробку, включая паспорт изделия и инструкцию по сборке.
Эргономичная ручка
Эргономичная ручка. Потянув за нее, вы легко и просто откроете ворота.
Монтаж панорамных ворот ISD02
  • Подготовка объекта
  • Монтаж
  • Конструктивные решения

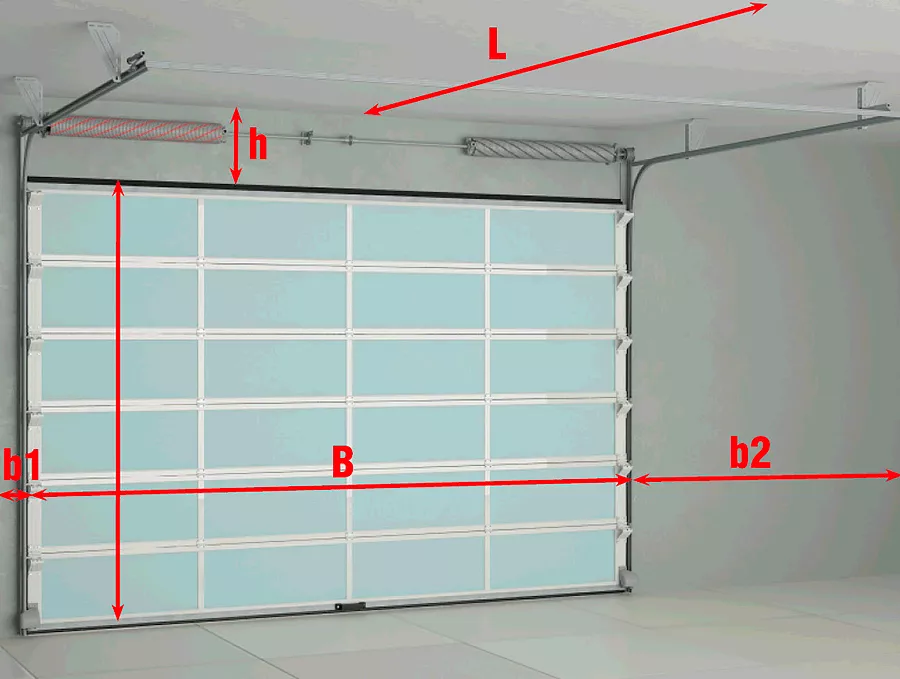

Для осуществления замеров можно использовать обычную рулетку. Выполняется внутри помещения. Замер рекомендуется выполнять как минимум в 3-х точках:

•    высота от нижней до верхней части проема (H);

•    расстояние между краями проема (B);

•    высота от верней части проема до потолка (верхняя перемычка) – не менее 150 мм (h);

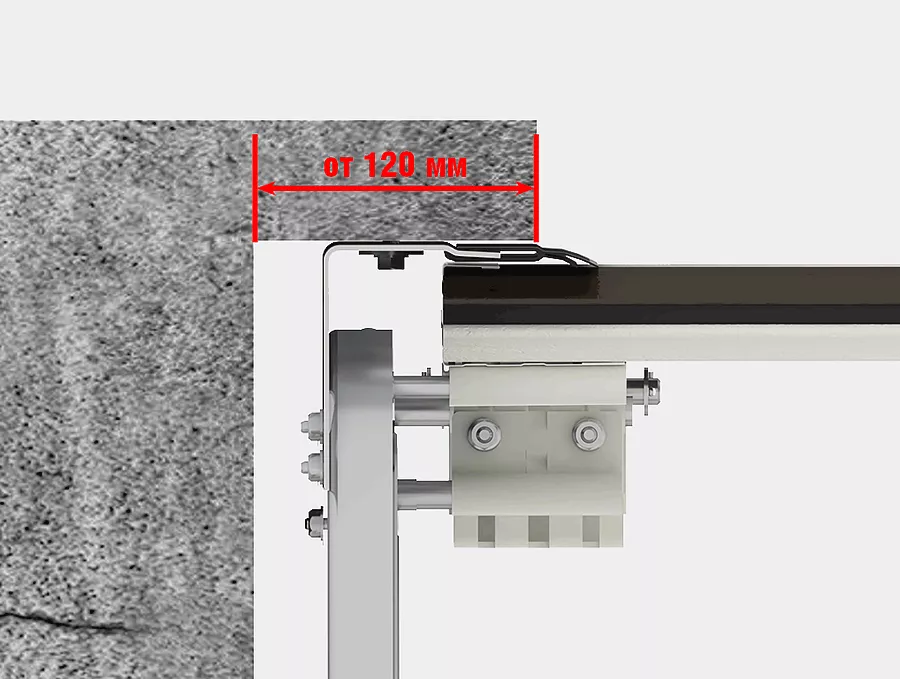

•    расстояние от проема до препятствия – не менее 120 мм (b1/b2).

•    глубина помещения (L).


Особое внимание!

•     итоговый размер Н и В – наибольшая величина;

•     итоговый размер h, b1,b2, L –  наименьшая величина.


Основные требования к объекту

•    разрешенный перепад пола по все ширине проема – не более 10 мм.;

•    пристенки и притолоки должны выдерживать монтажную плоскость;

•    для установки направлюящих необходимо монолитное и прочное основание. В случае отсутствия потребуется формирование проема металлическими изделиями или дополнительная окантовка.


Способ установки – накладной (направляющие монтируются на притолоку и пристенки внутри помещения)

Низкий подъем, барабан спереди

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 230;
≥ 260 (с потолочным приводом);
≥ 280 (при H ≥ 3 700);
≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 110
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 300
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 190 — без потолочного привода;
до 235 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм;
до 10 — с потолочным приводом;
до 70 — с потолочным приводом, при нижней сэндвич-панели и ширине проема более 4 500 мм

Низкий подъем, барабан спереди (RKTN)

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 160
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана ≥ A + 59
A1, мм Высота вертикальной направляющей А – 552
A2, мм Высота горизонтальной направляющей А – 115
E, мм Длина горизонтальных направляющих Н + 440
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении до 245 — без потолочного привода;
до 300 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм;
до 60 — с потолочным приводом;
до 125 — с потолочным приводом, при нижней сэндвич-панели и ширине проема свыше 4 500 мм

Низкий подъем, барабан сзади

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 150;
≥ 160 (с потолочным приводом)
B, мм Ширина проема B
A, мм Высота угловой стойки при h > 170: H + 110;
при 150 ≤ h ≤ 170: H + h – 60
Ab, мм Высота оси вала и барабана при h ≤ 170: H + 55;
при 150 ≤ h ≤ 170: H + h – 47
A1, мм Высота вертикальной направляющей А – 543
A2, мм Высота горизонтальной направляющей А – 106
E, мм Длина горизонтальных направляющих Н + 510
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 240 (без привода);
40...60 (с потолочным приводом)

Стандартный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки R381: ≥ 420;
R305: ≥ 350
B, мм Ширина проема B
A, мм Высота угловой стойки R381: H + 235;
R305: H + 165
Ab, мм Высота оси вала и барабана A + 97
A1, мм Высота вертикальной направляющей R381: A – 580;
R305: A – 490
A2, мм Высота горизонтальной направляющей А – 110
E, мм Длина горизонтальных направляющих R381: H + 200;
R305: H + 250
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Q, мм Зона расположения привода на вал 300

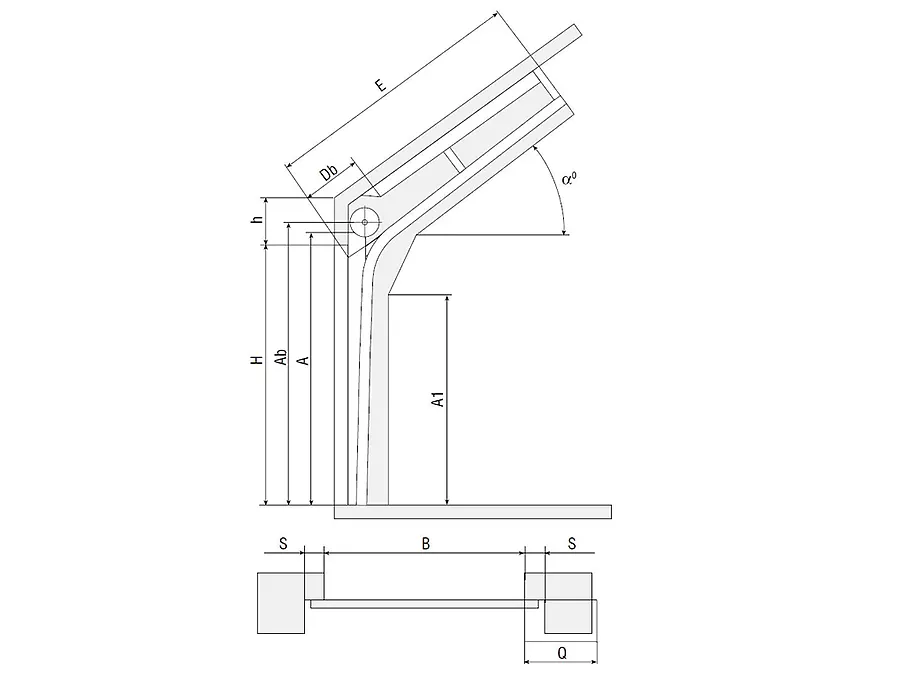

Стандартный наклонный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки > 500
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250...985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н – 300
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Высокий подъем

Усл. обозначения,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема по умолчанию h – 330
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86/97
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300

Высокий подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ h – 150
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана H + 400...600 + 280
A1, мм Высота вертикальной направляющей А – 580
A2, мм Высота горизонтальной направляющей А – 53
E, мм Длина горизонтальных направляющих H – НL + 470...600
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство ≥ 300
Q, мм Зона расположения привода на вал ≥ 500

Наклонный высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 660
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL – 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 120
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 300

Наклонный высокий подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 1 600
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема ≥ 1 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана Ab > H + 680
A1, мм Высота вертикальной направляющей Н + HL – 330...580
E, мм Длина горизонтальных направляющих зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300 min
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал ≥ 650

Вертикальный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки Н + 500
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана A + 166
S, мм Минимальное боковое пространство 120
Q, мм Зона расположения привода на вал 300

Вертикальный подъем, барабан снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки H + 120
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 120
Ab, мм Высота оси вала и барабана H + 680
S, мм Минимальное боковое пространство 500 min
Q, мм Зона расположения привода на вал ≥ 650
Документация по промышленным секционным воротам с панорамными панелями ISD02
Видео промышленных секционных ворот с панорамными панелями ISD02
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят промышленные секционные ворота?
arrow
Область применения очень широкая: для склада, на СТО или мойку, для цеха или ангара, паркинга, производства и т. д.
Какие промышленные ворота лучше выбрать?
arrow
Выбор типа промышленных секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозийной стойкости и др. Более подробно о сравнении промышленных ворот читайте в статье.
Как подготовить проем для промышленных ворот?
arrow
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье.
Какой должен быть размер проема для промышленных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Какими системами защиты оборудованы ворота?
arrow
В базовой комплектации ворота оборудованы системами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
Насколько безопасны ворота?
arrow
    Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow
Да. В данном случае рекомендуется использовать антикоррозионный пакет.
Где можно купить секционные промышленные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Возможно ли увеличить ресурс торсиона?
arrow
Да, возможно до 100 000 циклов.
Персональное предложение
Свяжитесь с нами, и ваш личный менеджер из компании ТЕХНОГРАД будет сопровождать вас до дня установки,
а затем останется на связи для вопросов, связанных с гарантийным и постгарантийным обслуживанием.
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.
Заказать звонок
