Защитные одностенные роллеты

Взломостойкие рольворота и рольставни, выполненные из экструдированного алюминиевого одностенного профиля серии RHE84M от компании «ТЕХНОГРАД» можно заказать в Гатчине и других регионах России в неограниченном количестве. Изделие широко используется для перекрытия окон и дверей частных и коммерческих объектов. Предназначается для проемов, ширина которых не более 5,5 метров.

Рольсистема является надежней конструкцией, которая монтируется на дверные и оконные проемы зданий и сооружений, содержимое которых нуждается в защите от взлома. Кроме того, данная продукция обладает прекрасными теплоизоляционными и звукоизолирующими свойствами.

Взломостойкие рольворота и рольставни заказывают по всей территории России, и поэтому наша компания имеет разветвленную и оперативную службу доставки, которая транспортирует продукцию по всей стране. Более того, наши бригады произведут качественные монтажные работы по установке роллет, гарантируя их качественную и долговечную эксплуатацию.

Больше информацииМеньше информацииarrow-right-blue
Конструкция взломоустойчивых рольворот из одностенного экструдированного профиля RHE84M
  1. Боковая крышка RK300, RSK300, RSK330, RK375
  2. Суппорт подшипника BS32
  3. Направляющее устройство RU65
    3a. Направляющий ролик RU77 (RV77)
  4. Подшипник BS32
  5. Универсальная капсулаKPU102
  6. Октагональный вал RV102
  7. Защитный короб RBN300, RBN330, RBN375
  8. Верхний профиль RH30FM
  9. Внутривалньый электрический привод
  10. Пластина крепления привода BU100K
  11. Направляющий профиль RG83MS, RG90M, RG90MS, RG100
  12. Заглушка PB14
  13. Боковой замок SL84, SLE84
  14. Концевой профиль RA77EM, RA77KN
  15. Профиль (полотно) RHE84M, RHE84GM
  16. Выключатель с ключом SWM, SWK
  17. Клавишный выключатель SWB, SWH

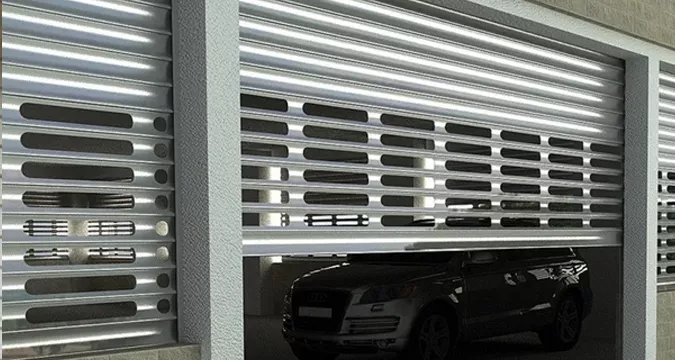

Внешний вид взломоустойчивых рольворот из одностенного экструдированного профиля RHE84M
  • Цвета
  • Дополнительные цвета
  • Профили для оконных рольставен, проемов и витрин
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 7004 серый RAL 7004 серый
RAL 1014 бежевый RAL 1014 бежевый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
Желтый нарцисс (RAL 1007) Желтый нарцисс (RAL 1007)
Белая устрица муар (RAL 1013) Белая устрица муар (RAL 1013)
Слоновая кость (RAL 1015) Слоновая кость (RAL 1015)
Желтый шафран (RAL 1017) Желтый шафран (RAL 1017)
Серый бежевый (RAL 1019) Серый бежевый (RAL 1019)
Красный рубин (RAL 3004) Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020) Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011) Синяя сталь (RAL 5011)
Серый графит (RAL 7035) Серый графит (RAL 7035)
Коричневый шоколад (RAL 8017) Коричневый шоколад (RAL 8017)
Серо-коричневый (RAL 8019) Серо-коричневый (RAL 8019)
Черный темный (RAL 9005) Черный темный (RAL 9005)
RHE84 / RHE84GM RHE84 / RHE84GM
Характеристики взломоустойчивых рольворот из одностенного экструдированного профиля RHE84M
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение
Профиль экструдированный сплошной RHE84M Профиль экструдированный решетчатый RHE84GM
Материал алюминий алюминий
Вес профиля, кг/(п/м) 0,797 0,593
Вес профиля, кг/м² 9,6 7,11
Количество ламелей на 1 м высоты полотна, шт. 12 12
Максимальная ширина полотна, м 5,5 5,5
Максимальная площадь полотна, м² 20,5 20,5
Параметр Показатель
Высота проема, мм от 1 000 до 5 000
Ширина проема, мм от 1 000 до 5 500
Максимальная площадь полотна, м² 20,5
Притолока, мм от 300 (накладной монтаж)
Пристенки, мм от 83 (накладной монтаж)
Упаковка в картон Характеристики упаковки
Описание Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Высота, мм от 300 до 375
Ширина, мм от 300 до 375
Длина, мм от 1 00 до 6 000
Комплектация взломоустойчивых рольворот из одностенного экструдированного профиля RHE84M
  • Базовая
  • Дополнительная
Короб в сборе

Короб (поставляется в сборе). Изделие имеет в своей конструкции боковые крышки, капсулы, вал и ручной либо автоматический механизм управления воротами.

Полотно
Полотно (поставляется в сборе). Выполнено из алюминиевого профиля, заполненного специальной пеной. Для того чтобы профиль не расходился, система снабжена боковыми замками.
Концевой профиль с уплотнителем
Профиль концевой (с уплотнителем). Допускает возможность дополнительного монтажа запирающих механизмов.
Направляющие профиля с уплотнителем
Направляющие полотна (с уплотнителем). Стандартные направляющие могут быть снабжены опционально дополнительными усиленными моделями. Подойдут для проемов различных размеров. Изделие следует подбирать с учетом требований к ветровым нагрузкам на объекте, а также влагостойкости.
Электропривод внутривальный
Электропривод внутривальный.
Дополнительная коробка с комплектующими элементами
Дополнительная коробка с комплектующими элементами. Помимо набора крепежных элементов, содержит инструкцию по эксплуатации и паспорт изделия
Двухпозиционный клавишный выключатель накладной

Накладным клавишным выключателем (двухпозиционным). Применяется в качестве инструмента управления электроприводом в ту и другую сторону.

Металлическая ключ-кнопка SWM
Металлическим ключом-кнопкой (SWM). Применяется для подачи команды на блок управления электропривода о запуске оборудования методом поворота.
Блок управления CV01
Блоком управления серии CV01. Управляет дистанционно движением одного роллета или группой роллетных систем.
Блок управления SmartRoll
Блоком управления серии SmartRoll. При помощи пультов DoorHan управляет внутривальными электрическими приводами роллет.
Блок Roll1 / Roll2 для дистанционного управления
Блок Roll1 / Roll2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2 / GC4
Блок группового управления GC2 / GC4. GC2 —для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1

Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.

Wi-Fi модуль

Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.

GSM модуль

GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.

Пульт T5
Пульт T5 для управления пятью роллетами.
Пульт Transmitter-4
Пультом ДУ (Transmitter-4). Предоставляет возможность управления автоматическими механизмами дистанционно.
Пульт Transmitter-4PRO-Black
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу четырьмя автоматами.
Фотоэлементы безопасности Photocell-N
Фоточувствительными элементами безопасности серии Photocell-N. Комплект состоит из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа

Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.

Монтаж взломоустойчивых рольворот из одностенного экструдированного профиля RHE84M
  • Подготовка объекта
  • Способы монтажа

Перед проведением монтажных работ необходимо подготовить дверные проемы и произвести все нужные замеры. Для этого специалисты рекомендуют использовать обычную строительную рулетку и уровень. Чтобы замеры были, как можно более точными их требуется проводить с трех разных точек. При встроенном монтаже надо сделать некоторую поправку на имеющиеся неровности стен.

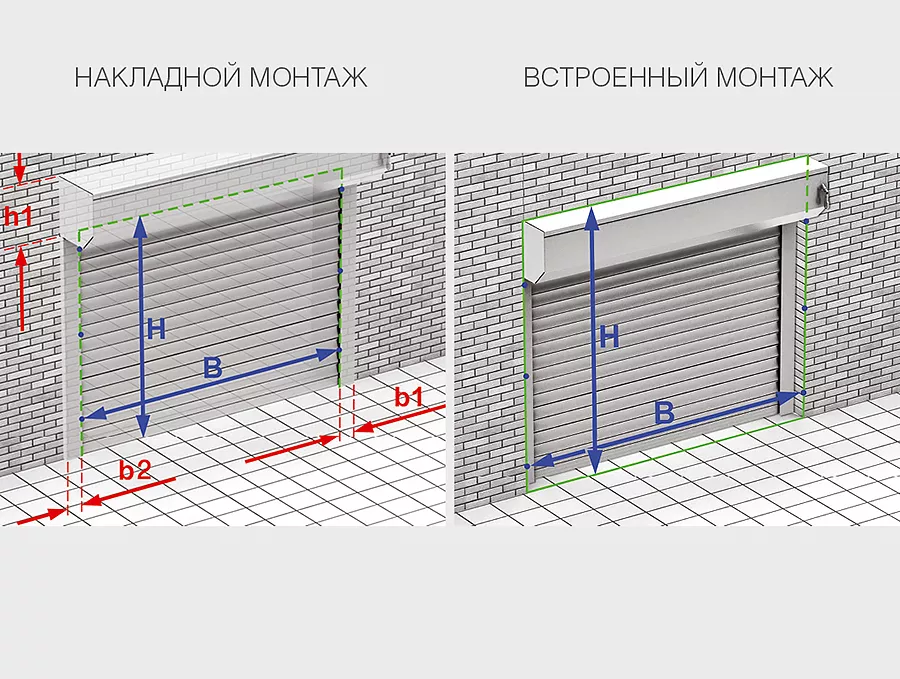

Параметры для накладного монтажа:

Н — максимальная высота проема.

В — максимальная ширина проема.

h1 — минимальная высота притолоки.

b1 и b2 — минимальное левое и правое боковое расстояние.

Параметры для встроенного монтажа:

Н — минимальная высота проема.

В — минимальная ширина проема.

Требования к объекту

Дверные проемы должны соответствовать следующим требованиям:

1.    Форма проемов должна быть прямоугольной.

2.    Поверхность плоскостей должна быть ровной и гладкой.

3.    Структура стен – монолитная, без наличия пустот. При кладке из пустотелых кирпичей необходимо использовать окантовку проема.

4.    Внешние плоскости в местах состыковки устройства также должны быть ровными.

5.    Несоответствие диагоналей не должно превышать пяти миллиметров.

Накладной

Применяется чаще других, поскольку не требует кропотливой подготовки ниши под установку короба. Короб устанавливается над проемом, а направляющие профили — с двух сторон от него.

Встроенный

Все элементы конструкции располагаются в нише. При этом рольворота должны открываться в противоположную сторону от установки.

Инструкции по взломоустойчивым рольворотам из одностенного экструдированного профиля RHE84M
Видео по взломоустойчивым рольворотам из одностенного экструдированного профиля RHE84M
