Доклевеллеры (уравнительные платформы) с выдвижной аппарелью

Готовые решения

  • С выдвижной аппарелью DS DoorHan
Платформа уравнительная DoorHan синего цвета 2400х3000
Платформа уравнительная DoorHan синего цвета 2400х3000
синий RAL 5005, DS, электрогидравлическое, с выдвижной аппарелью
Цена:
903 132 руб.
812 818.80 руб.
Заказать
Платформа уравнительная с выдвижной аппарелью DoorHan 2200х3000
Платформа уравнительная с выдвижной аппарелью DoorHan 2200х3000
черный RAL 9005, DS, электрогидравлическое, с выдвижной аппарелью
Цена:
836 393 руб.
752 753.70 руб.
Заказать
Синяя уравнительная платформа DoorHan 2000х3000
Синяя уравнительная платформа DoorHan 2000х3000
синий RAL 5005, DS, электрогидравлическое, с выдвижной аппарелью
Цена:
774 964 руб.
697 467.60 руб.
Заказать
Черная уравнительная платформа DoorHan 2200х2500
Черная уравнительная платформа DoorHan 2200х2500
черный RAL 9005, DS, электрогидравлическое, с выдвижной аппарелью
Цена:
775 715 руб.
698 143.50 руб.
Заказать
Платформа уравнительная с выдвижной аппарелью DoorHan синяя 2000х2500
Платформа уравнительная с выдвижной аппарелью DoorHan синяя 2000х2500
синий RAL 5005, DS, электрогидравлическое, с выдвижной аппарелью
Цена:
719 550 руб.
647 595 руб.
Заказать
Платформа уравнительная с выдвижной аппарелью DoorHan DS 2000х2500
Платформа уравнительная с выдвижной аппарелью DoorHan DS 2000х2500
черный RAL 9005, DS, электрогидравлическое, с выдвижной аппарелью
Цена:
719 549 руб.
647 594.10 руб.
Заказать

Наиболее эффективным способом правильной организации погрузочно-разгрузочных работ и наведения удобного моста между кузовом автомобиля и площадкой складского помещения является применение уравнительной платформы с выдвижной аппарелью серии DS. Данная модель используется, когда ситуация требует точного позиционирования аппарели либо при боковой загрузке автомашины. Выдвижная аппарель способствует быстрой разгрузке и погрузке грузов, даже если транспорт имеет ширину кузова меньшую, чем ширина платформы.

Базовый вариант предусматривает поднятие моста и выдвижение аппарели после парковки автомобиля. Затем оператор опускает платформу до момента соприкосновения аппарели с основанием кузова автомашины. После завершения погрузочных или разгрузочных работ, операция производится в противоположном порядке, и оборудование возвращается в первоначальное состояние.

Больше информацииМеньше информацииarrow-right-blue
Конструкция доклевеллера с выдвижной аппарелью серии DS
  1. Фронтальная шторка из ПВХ
  2. Аппарель
  3. Цилиндр аппарели
  4. Подъемный цилиндр
  5. Гидравлический насос
  6. Крышка платформы
  7. Ферма
  8. Сигнальная желто-черная полоса
  9. Блок управления
Внешний вид уравнительной платформы с выдвижной аппарелью серии DS
  • Цвета
RAL 9005 черный RAL 9005 черный
RAL 5005 синий RAL 5005 синий
Характеристики уравнительной платформы с выдвижной аппарелью серии DS
  • Технические
  • Размеры
Параметр Значение Примечание
Длина, мм 2 500 / 3 000 / 3 500 / 4 000
Вес изделия, кг 1 000 / 1 100 / 1 200 / 1 350
Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 8 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 10 мм
Мощность, Вт 1 100 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от −20 до +50 от −20 до −30 только при наличии опции «зимний пакет»
Количество подъемных цилиндров, шт. 2
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная
Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 500 / 3 000 / 3 500 / 4 000
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 500 / 3 000 / 3 500
Ширина уравнительной платформы, мм 2 000 / 2 200 / 2 400
Комплектация доклевеллера с выдвижной аппарелью серии DS
  • Базовая
  • Дополнительная
Уравнительная платформа
Уравнительная платформа.

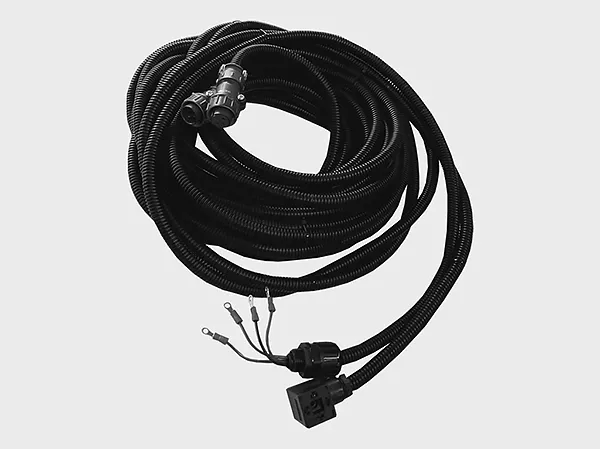

Соединение для блока управления
Соединение для блока управления.

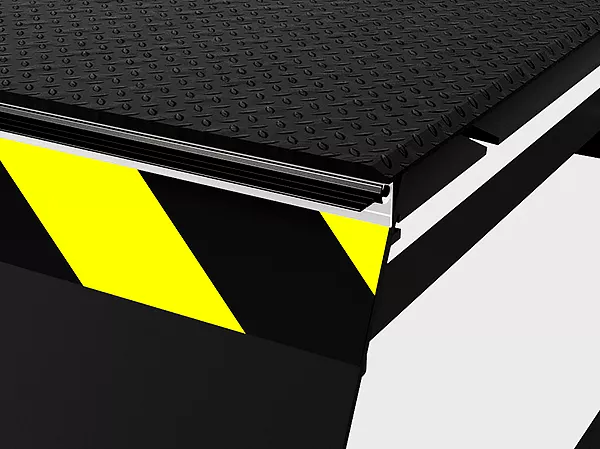

Боковой уплотнитель
Боковой уплотнитель.
Базовый блок управления DCUT-1
Стандартным блоком управления серии DCUT-1. Подключается к трехфазной электрической сети с рабочим напряжением 380 Вольт. Запуск и возврат в исходное положение осуществляется оператором путем нажатия и удерживания электрической кнопки. После закрытия секционных ворот оборудование ставится на блокировку.
Блок управления с расширенными функциями DCUT-2
Расширенным блоком управления серии DCUT-2. Как и базовому блоку, DCUT-2 требуется подключение к трехфазной системе электроснабжения с напряжением в 380 Вольт. Управление платформой производится электрической кнопкой. Для автоматического возврата в исходное состояние достаточно одноразового нажатия соответствующей кнопки. При полностью закрытых воротах оборудование блокируется. Доклевеллер имеет дополнительное освещение, а также цифровую панель и индикатор, информирующий оператора о необходимости проведения техобслуживания.
Комплексное устройство для управления элементами перегрузочного дока (блок управления DCUT-3)
Комплексным устройством серии DCUT-3. Блок управления подсоединяется к трехфазной системе электроснабжения (380 Вольт). Платформа имеет кнопочное управление. Нажатие соответствующей кнопки выдвигает мост в рабочее положение. После завершения работ и однократного нажатия электрической кнопки оборудование автоматически возвращается в первоначальное положение. При закрытии секционных ворот происходит автоблокировка устройства. Доклевеллер имеет освещение и снабжается цифровым ЖК-монитором, а также индикатором, передающим информацию о необходимости проведения техобслуживания. Кроме того, к системе можно подсоединить внутренний или внешний светофор, наладить управление электроприводом и надувным герметизатором.
Фотоэлектрический сенсор
Сенсор фотоэлектрический. Предназначен для парного блокирования секционных ворот и уравнительной платформы. Для предотвращения повреждений секционных ворот, когда они находятся в закрытом состоянии, фоточувствительный датчик блокирует управление доклевеллером.
Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Ограждения
Система ограждений. Трубы стальные, круглого сечения диаметром 100 - 159 мм. Устанавливаются во внутреннем пространстве склада для защиты стен от неаккуратной работы погрузчиков. Задают правильное направление движения рабочей технике перед доком и внутри складского помещения. По желанию заказчика возможно изготовление ограждений по его эскизам.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

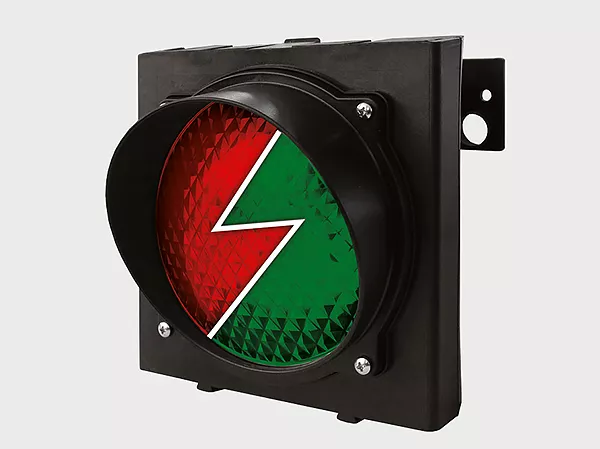

Светофор Traffic-light-LED
Светофор Traffic-light-LED. Обеспечивает безопасное движение транспорта и погрузчика в момент подъезда, отъезда или погрузочно-разгрузочных работ. Подключается к двум блокам управления: DCUH-2 / DCUT-2, DCUH-3 / DCUT-3.
Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Бампер с демпферной вставкой 500 × 255 × 205 мм

Бампером резиновым (BS500×255×205). Имеет в своей конструкции демпферную ставку. Изделие является гибридной конструкцией, включающей в себя преимущества двух предыдущих моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампером резиновым (BS800×255×205). Сборная конструкция, которая объединяет в себе преимущества двух моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Со всеми установочными размерами можно ознакомиться в главе «Документация» технического паспорта изделия.

Светодиодный светильник с кронштейном
Светильник, светодиодный на кронштейне. Предназначен для дополнительного освещения пространства дока.

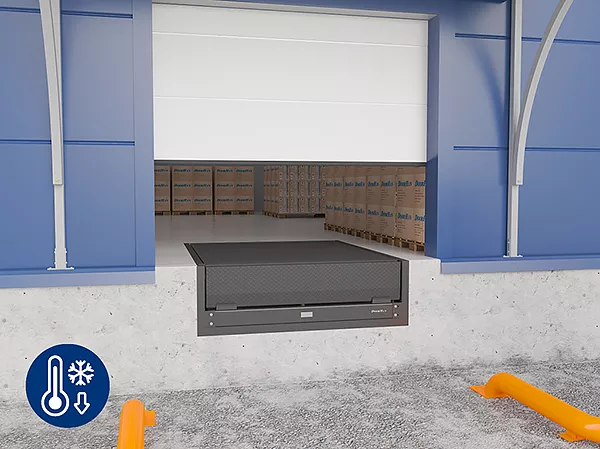

«Зимний пакет» с гидростанцией с подогревом
«Зимний пакет» с гидростанцией с подогревом. Создает условия, при которых уравнительную платформу с поворотной аппарелью DLHH можно использовать при температуре до −30 градусов по Цельсию.
Монтаж доклевеллера с выдвижной аппарелью серии DS
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

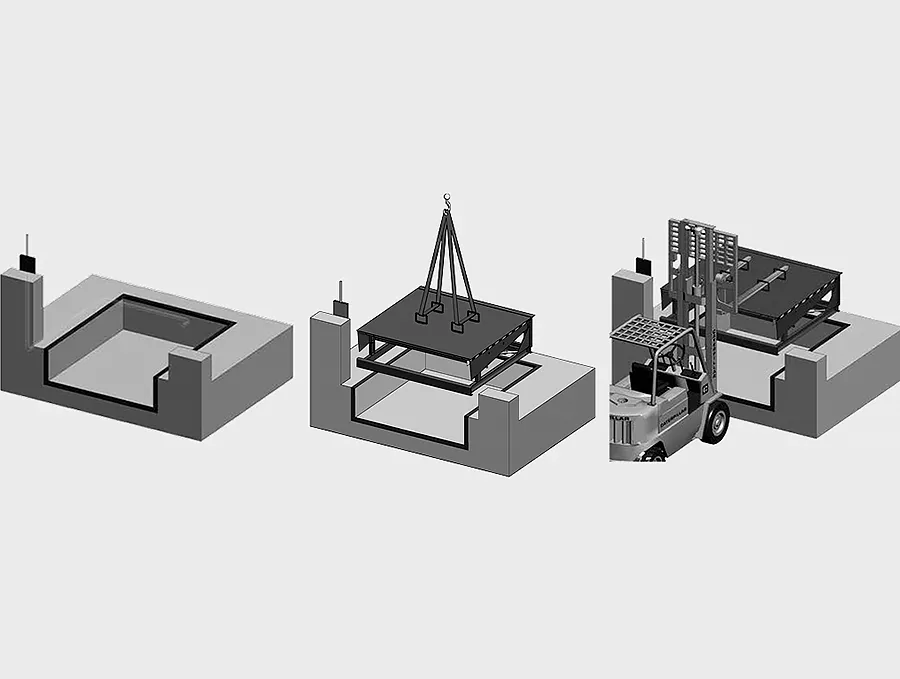

Прежде чем начать монтажные работы необходимо подготовить для установки уравнительной платформы специальные приямки. Подробная инструкция проведения данного вида работ имеется в подразделе «Документация».

Встроенный монтаж

Подвесной монтаж

Базовая аппарель длиной 500 миллиметров. Изделие цельнометаллическое, прямоугольного вида, без дополнительных секций. Используется для состыковки с автомобилем, имеющим такую же ширину.

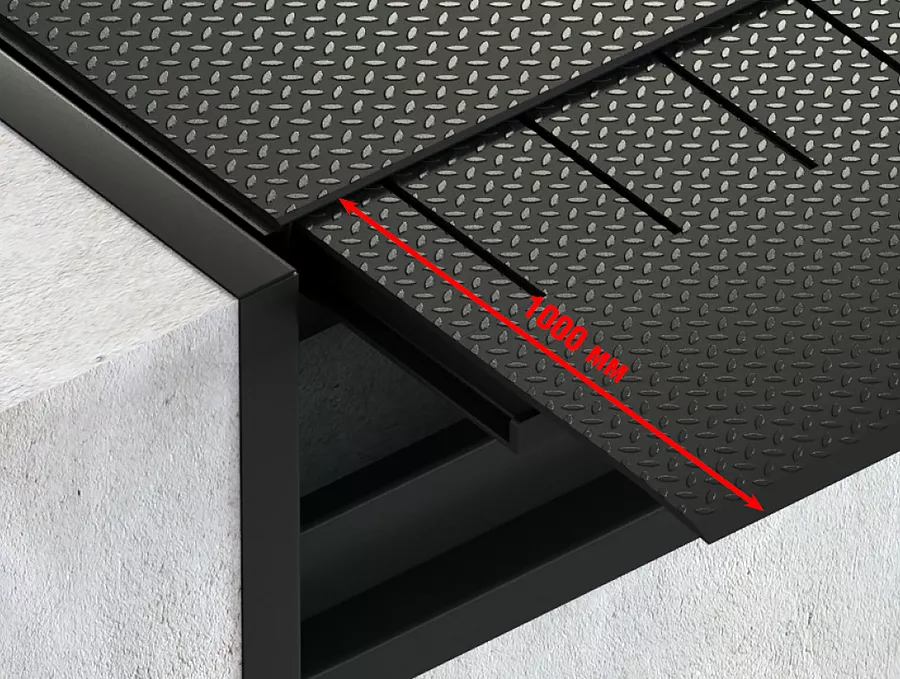

Аппарель длиной 1000 миллиметров. Изделие цельнометаллическое, прямоугольной формы, удлиненного типа, без сегментов. Применяется для состыковки с кузовом автомобиля в случае, когда стандартной длины (500 мм) не хватает либо если нужно создать «теплый» док (при изолированном тепловом контуре здания).

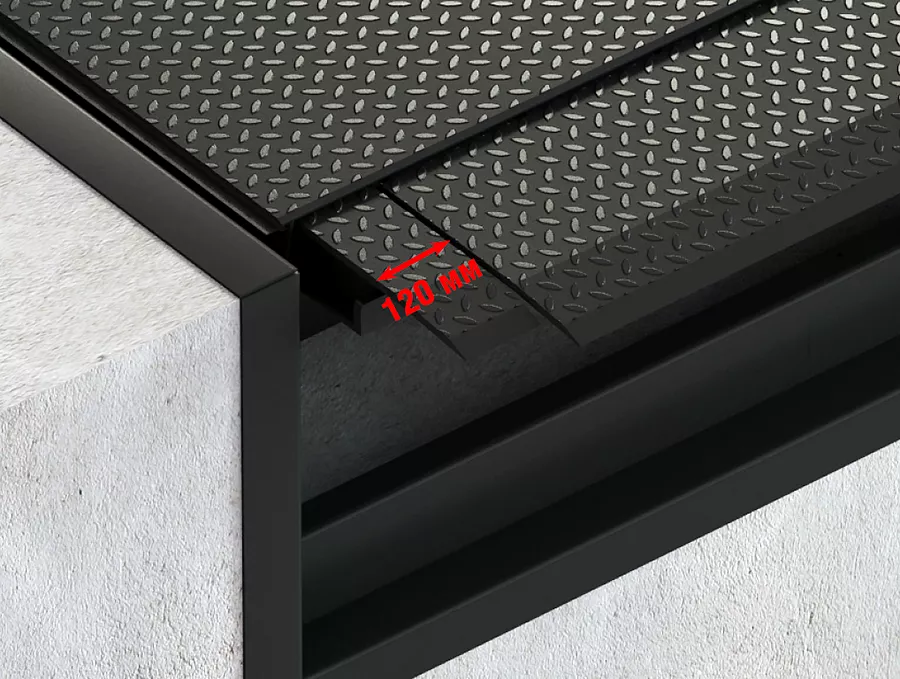

Аппарель трехсегментная. Имеет три подвижных части. При полном выдвижении аппарели допускается совместное использование центрального и дополнительных боковых сегментов. Приспособлена для работы с автомобилями, имеющими кузов нестандартной ширины. Может применяться только на платформах с общей грузоподъемностью до 6 тонн.

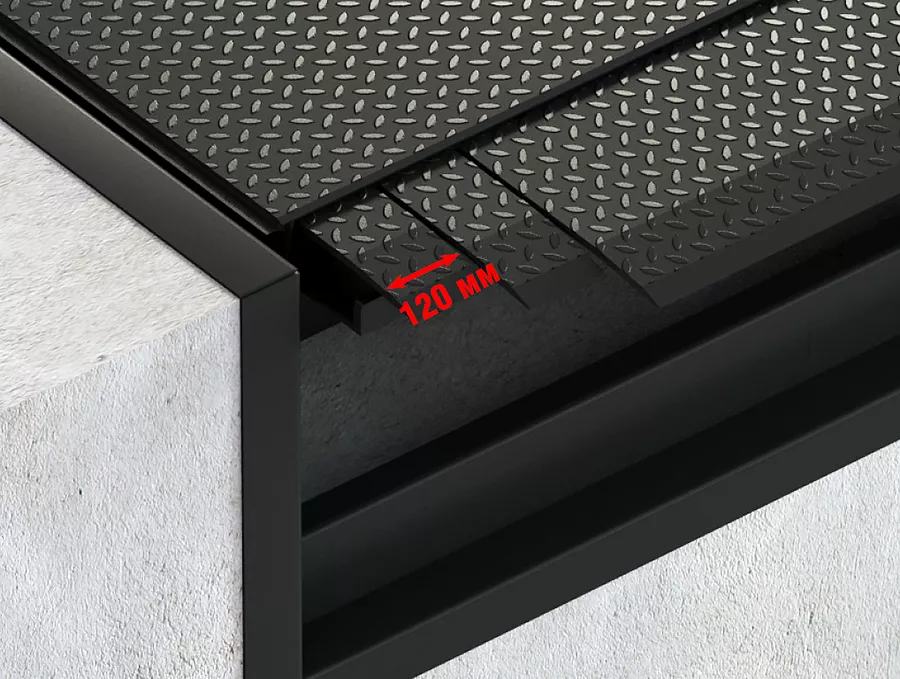

Аппарель пятисегментная. Имеет пять подвижных элементов. При полном выдвижении аппарели допускается использование центральной части, а также четырех дополнительных сегментов. Приспособлена для работы с автомобилями, имеющими нестандартный размер кузова. Применяется на уравнительных платформах с общей грузоподъемностью до 6 тонн.

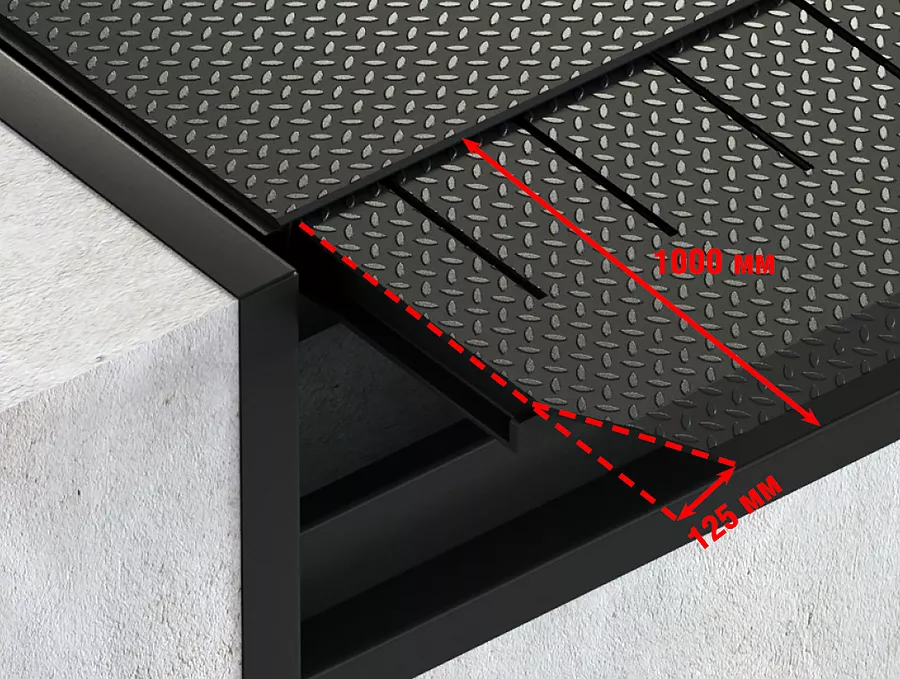

Аппарель клинообразного типа. Цельнометаллическое изделие, без сегментов. Задействуется в случае, когда автомашина припаркована не точно по центральной части дока. Позволяет защитить кузов автомобиля от механических повреждений, а также работать с автотранспортом различной ширины.

Аппарель без подгиба. Изделие цельнометаллическое, прямоугольной формы, без наличия дополнительных сегментов. Предназначена для работы с погрузчиками, имеющими низкий клиренс.

Инструкции по доклевеллеру с выдвижной аппарелью серии DS
Условия эксплуатации доклевеллера с выдвижной аппарелью серии DS
  1. Чтобы обеспечить надежную и бесперебойную работу перегрузочного моста необходимо проводить регулярный техосмотр и обслуживание оборудования.
  2. Запрещается нахождение людей, животных, грузов в зоне действия уравнительной платформы в момент управления.
  3. Оператор должен следить, чтобы во время работы перегрузочного моста ворота дока оставались полностью открытыми.
  4. Необходимо убедиться в правильной парковке автомобиля. В случае риска самопроизвольного движения нужно установить под колеса фиксаторы.
  5. Перед тем как начать погрузочно-разгрузочные работы надо убедиться, что аппарель опущена на дно кузова автомобиля на всю ширину. Длина захода аппарели не должна быть менее 100 миллиметров.
  6. Расположение блока управления платформой должно быть организовано таким образом, чтобы оператор мог осуществлять полный контроль над рабочим процессом.
  7. Для погрузчиков стандартного типа допустимо использование перегрузочного моста с точечной нагрузкой 1,3 Н/мм².
  8. Погрузочная техника с высокой точечной нагрузкой включая штаблеры, ричтраки, перевозчики поддонов и др., используется только с платформами, точечная нагрузка которых не менее 6,5 Н/мм².
Видео доклевеллера с выдвижной аппарелью серии DS
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Каков принцип действия уравнительных платформ?
arrow
Платформа автоматически либо механически подымается и опускается на кузов автомобиля, затем возвращается в исходное положение.
Какую уравнительную платформу лучше выбрать?
arrow
Выбор доклевеллера зависит от интенсивности грузопотоков на вашем объекте, типа автомобильного парка и типа самого объекта. Более подробно читайте в статье.
На сколько надежны уравнительные платформы?
arrow
Порошковое окрашивание и использование износостойких материалов обеспечивают долгий срок службы изделий. Их конструкция надежна, прочна, проста в монтаже и удобна в эксплуатации.
Насколько безопасны уравнительные платформы?
arrow
Система безопасности гидравлической установки остановит платформу при разрыве шланга или отъезда машины во время работы, а боковые шторки безопасности предотвращают попадание ног персонала в щель между платформой и приямком во время работы.
Можно ли использовать уравнительные платформы в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
